蕪湖新能源廠房焊接車間自動化裝修設計方案

一、設計目標

1. 高效生產：通過全自動化設備與智能化管理，提升焊接效率與產品一致性。

2. 環境安全：優化通風除塵、溫濕度控制，保障人員與設備安全。

3. 柔性擴展：模塊化設計，適應未來產能升級與工藝迭代。




二、車間布局規劃

1. 功能分區

   • 原料區：AGV自動上料區，配置物料識別系統。

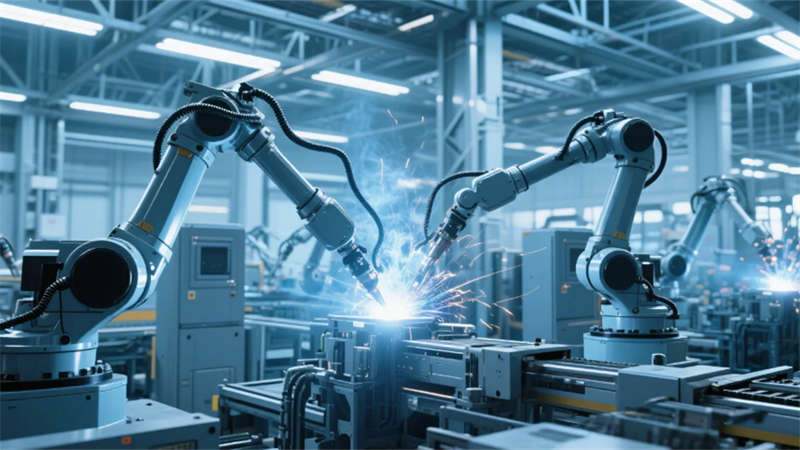

   • 焊接區：全封閉防塵隔間，配備激光焊接機器人（精度±0.05mm）。

   • 檢測區：集成機器視覺（AOI）與紅外熱成像檢測設備。

   • 成品緩存區：智能立體倉儲（高度≥8m），對接物流系統。

   • 運維通道：獨立人員通道，與AGV路線無交叉。

2. 物流設計

   • AGV導航：采用SLAM激光導航，地面預埋磁釘輔助定位。

   • 輸送線：輥筒式輸送帶+RFID跟蹤，銜接焊接與檢測工位。

三、核心設備選型

四、環境控制方案

1. 通風除塵

   • 頂部負壓抽風+側向補風，煙塵濃度≤1mg/m³（符合GB 16297標準）。

   • 焊接區獨立風道設計，避免交叉污染。

2. 溫濕度控制

   • 恒溫系統：20±2℃（鋰電池焊接要求），濕度30%-50%。

   • 關鍵區域配置防爆空調（如冷媒R410A）。

3. 防靜電措施

   • 環氧防靜電地坪（電阻值1×10?~1×10?Ω）。

   • 設備接地+離子風機局部除塵。

五、智能化系統集成

1. MES系統

   • 訂單排產、設備狀態監控、質量追溯（支持二維碼/RFID）。

2. 數字孿生

   • 3D車間建模，實時映射設備運行數據（延遲<100ms）。

3. 能源管理

   • 智能電表+光伏儲能系統，能耗降低15%-20%。

六、安全防護設計

1. 硬件防護

   • 機器人工作區配置光柵+安全圍欄（防護等級IP54）。

   • 緊急停止按鈕每10米設置一個。

2. 消防系統

   • 七氟丙烷自動滅火裝置，煙感溫感雙觸發。

3. 人員培訓

   • VR模擬操作培訓，考核通過后上崗。

七、裝修材料與細節

• 地面：3mm環氧自流平+耐磨涂層（承重≥5T/m²）。

• 照明：LED防爆燈（照度500Lux），焊接工位局部補光800Lux。

• 標識：熒光導向地標+電子看板（實時更新生產狀態）。

八、實施周期與預算

• 周期：6個月（含設備調試與試運行）。

• 預算：約2000-2500萬元（設備占比60%，裝修與系統占比30%）。

九、預期效益

• 生產效率提升40%，良品率≥99.5%；

• 人工成本降低50%，能源利用率提高25%。
